単純マトリクス駆動

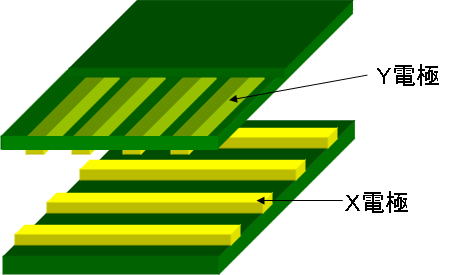

【構造図】
【回路図】
電流を流す配線を格子状に配置し、縦横それぞれのタイミングを合わせて電気信号を送ることにより、縦横の交差する場所の画素が点灯する。縦横の配置の組み合わせで、目的とする複数の画素を同時に点灯できる。
横の配線に接続されるＸ電極は液晶セルの下側の基板に、縦の配線に接続されるＹ電極は上の基板にある。
画素１つ１つにトランジスタを付けたもの。これにより、目的の画素を確実に点灯させたり消したりすることができる。
（１）Ｘ電極が、各画素に付いたトランジスタをON／OFFする。
（２）ON状態にあるトランジスタは、そのままの電圧を保ち、Ｙ電線と通じる。
（３）Ｙ電極に電圧をかけ、画素を点灯する。

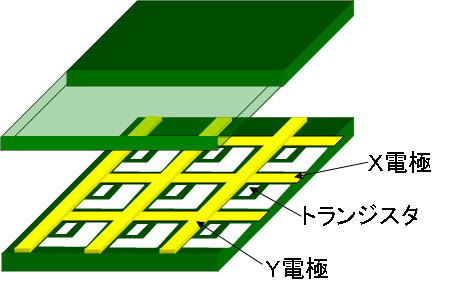

【構造図】
アクティブマトリクス駆動

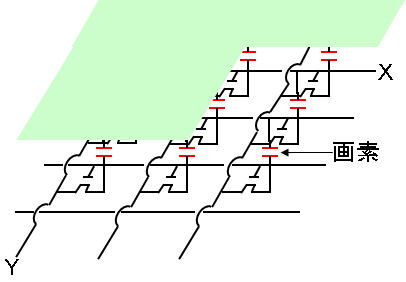

【回路図】
